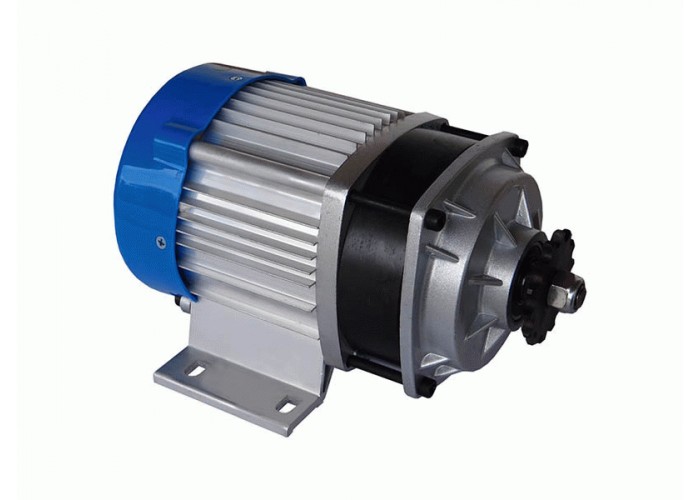

Безщёточный электродвигатель постоянного тока разработан для применения в различных транспортных средствах с электроприводом: трёхколёсных грузовых электромотоциклах, электроквадроциклах и других.
Технические характеристики
Номинальное рабочее напряжение 48 В;
Номинальная мощность 1000 Вт;
Максимальный ток 26.2А;
Максимальная скорость вращения вала электродвигателя 3200 об./мин.;
Скорость вращения вала электродвигателя под нагрузкой 3000 об/мин.;
Схема управления - Контроллером с обратной связью от 3 датчиков Холла, установленных в электродвигателе;
КПД >80%;
Передаточные числа в редуктора 1:5.4;
** Для регулирования частоты оборотов, требуется контроллер соответствующего напряжения и мощности, предназначенный для безколлекторных мотор колёс и электродвигателей на постоянных магнитах с датчиками Холла.
ПОДРОБНЕЕ:
Комплектация
1.Электродвигатель с кабелем
2.Звёздочка – 1 шт.
3.Инструкция по монтажу и эксплуатации на русском языке
4. Гарантийный талон
Габаритные размеры
Длина корпуса 230 мм;
Диаметр корпуса 137 мм;
Максимальная ширина (по габаритам крепления) 178 мм;
Вес 5,9 кг;
Длина наружной части вала 23 мм;
Диаметр наружной части вала (под звезду) 16,9 мм;
Диаметр наружной части вала с проточкой для фиксации звезды 12 мм;
Длина наружной части вала 5,4 мм;
Диаметр внутренней части вала (под звезду) 20 мм;
Диаметр наружной части вала с проточкой для фиксации звезды 16,9 мм;

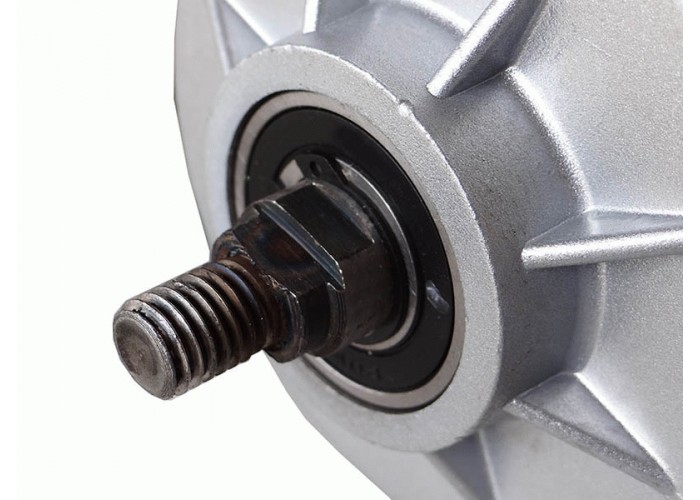

Диаметр резьбы на валу М12;

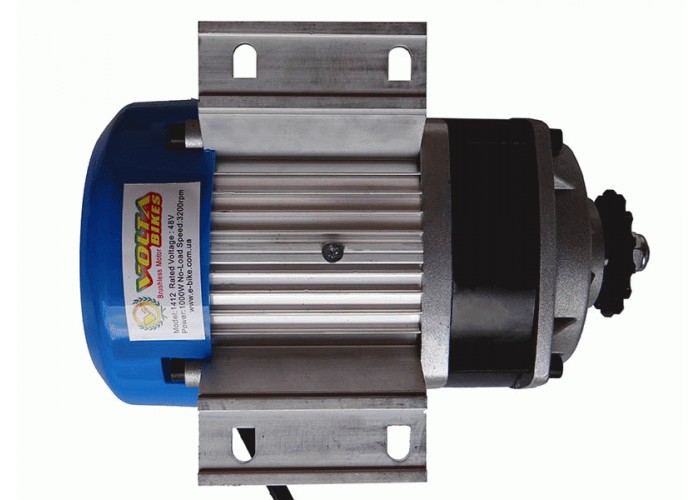

Кронштейн Крепления: 178 х 75 мм, 4 отверстия под болты (шпильки) М8;
Расстояние между отверстиями:
Расположенные продольно 60мм;
Расположенные поперечно 147 мм;
Отверстия в поперечном направлении,для регулировки натяжения цепи 8,5 х 13 мм;

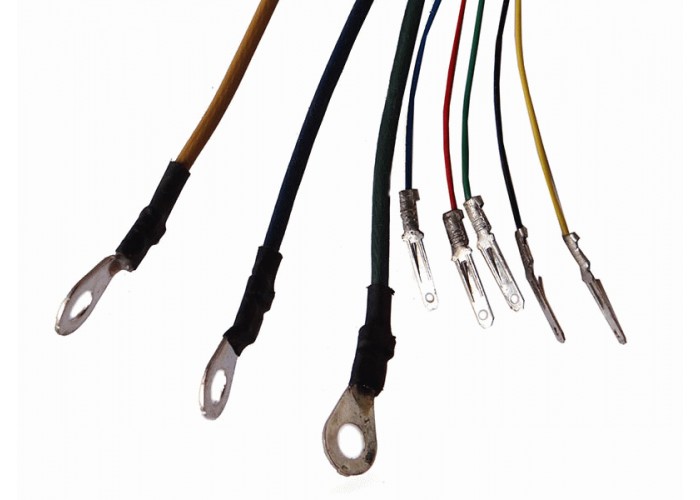

Длина питающего кабеля 1350 мм;

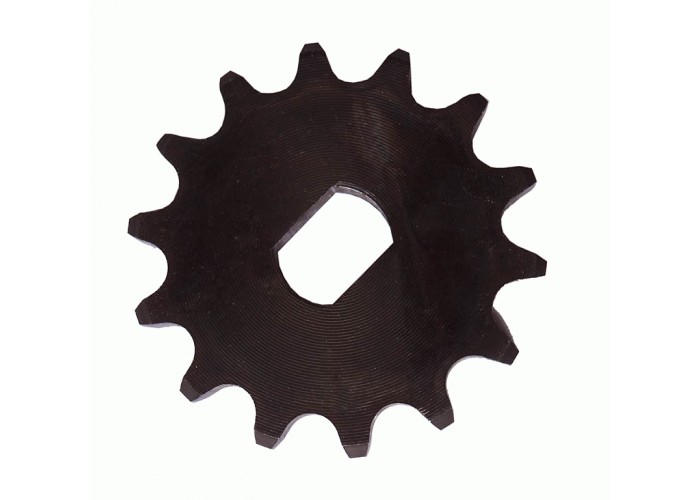

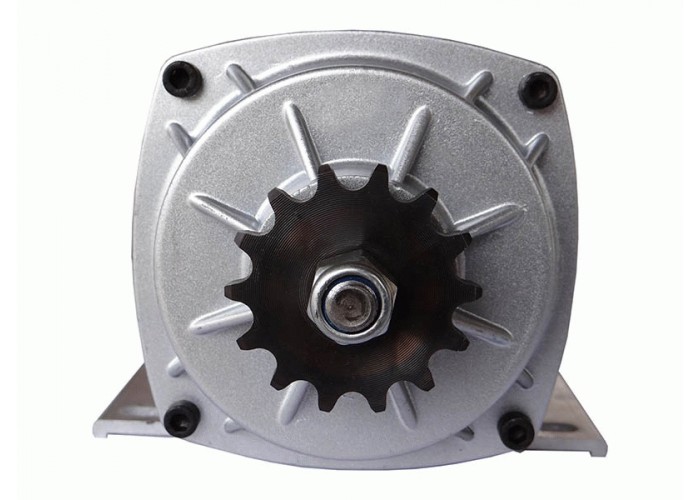

Звезда: наружный диаметр( по вершинам зубьев) 60,5 мм,толщина 5,25 мм, количество зубьев 14, расстояние между зубьями 13,25 мм.
|
